GW-3高溫干燥箱的結構及控制原理
2019-09-27
結構及控制原理簡介

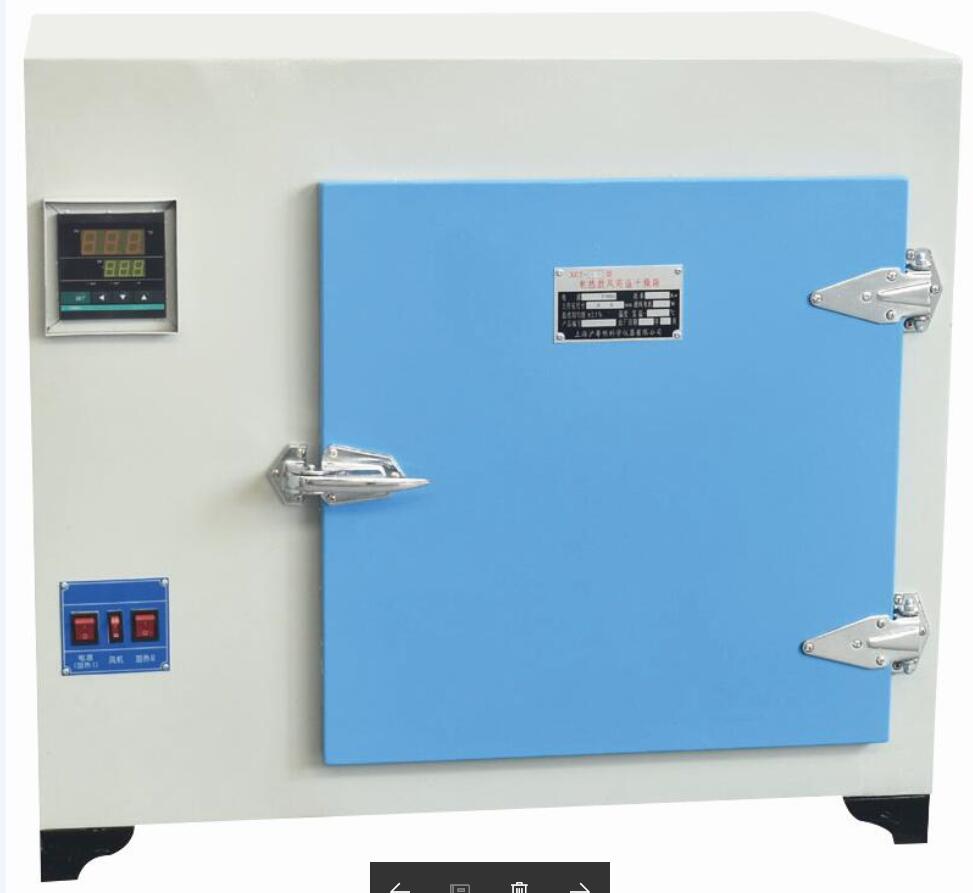

1． 箱體結構 本箱外殼是由薄鋼板及型鋼組成，工作室壁、風導板全部采用耐熱不銹鋼制成。在外殼 與工作室間有較厚的保溫層，內以礦渣棉為絕熱墊料，有良好的保溫特性。 工作室內有二層試品擱板。工作室前裝有正門，正門能靈活開關于便工作室內置放物件。 本箱左側裝有電氣元件，鼓風裝置；左側前面板上裝有控溫儀表和電氣開關；箱頂備有 排氣裝置。 2． 電氣控制部分 本箱采用 WKY 控溫儀控制溫度，此表配合K 型熱電偶產生電壓信號產生斷續輸出，通過 此信號帶動執行元件----固態繼電器，達到控制箱內加熱器（電熱絲）的通電與斷電。 本箱的工作溫度可從100℃起至最高溫度止，在此溫度范圍內可任意選定工作溫度。 該型電熱鼓風干燥箱工作室內底部裝有10.8 千瓦的電熱器元件。（共6根電熱絲， 1.8KW/ 根），其電加熱器共分二組，每組各有交流接觸器，并用開關I、II 可以分別開啟各組 電加熱器元件，二組電加熱器均受WKY 溫表控制。根據工作溫度和操作工藝的需要，可 以選擇不同的電加熱器功率即5.4KW、10.8KW。箱內裝有電動鼓風機和熱空氣強迫對流 的風導板，使工作室溫度均勻性提高。
