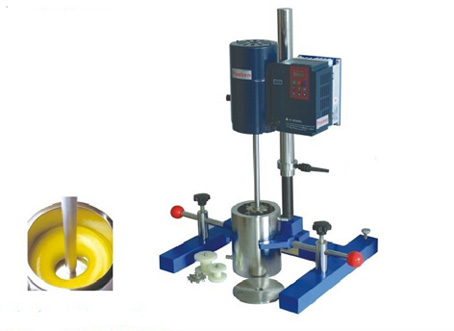

JSF-550 攪拌砂磨分散多用機
(變頻調速)
使
用
說
明
書
上海滬粵明科學儀器有限公司
地址：上海市嘉定馬陸崇教路11號
電話：021-53751203 傳真: 021-63216650
網址：eclone.net.cn
說明書
一． 概述：
JSF－550攪拌、砂磨、分散多用機是采用國外新技術的新產品，該產品集中了攪拌、砂磨、分散多種設備的功能于一體，是目前試驗室人員最理想的試驗設備。
二． 主要技術參數
1．電動機參數： 550W 220V 2.3A 0.1HZ～340HZ
2．變頻器： 0.75kw
3．調速范圍： 無級調速 0～9999r/min
4．分散葉片直徑：Φ50mm Φ60mm
5．砂磨盤直徑： Φ50mm Φ60mm
6．升降行程： 280mm
7．外型尺寸： 450mm×420mm×550mm（長×寬×高）
8．重量： 32kg
三． 結構
1．本機采用三相異步電動機，通過變頻無級調速，變頻器顯示屏直接顯示轉軸轉速。砂磨葉盤及分散葉片及轉軸用羅紋直接連接。
2．筒體采用夾套式結構，可通冷卻水，用不銹鋼材料加工而成。
四． 使用與維護
1．使用時將選用的砂磨葉盤或分散、攪拌葉片順時針與轉軸擰緊。
2．松開鎖緊手柄，調整轉軸與容器的高低位置（可用定位圈的定位），然后擰緊鎖緊手柄，夾緊容器，蓋上容器蓋。
3．接通電源，按“RUN”鍵，然后旋轉變頻器上的調速旋鈕，調節速度至需要的轉速。關機時，可以直接關閉電源，也可以先將轉速調整到零，再關閉電源。變頻器顯示屏幕的四位數直接顯示當前轉軸的轉速。
4．當電網電壓低于198V時，會產生竄速現象（即轉速突然升高），此時不宜使用本機。
5．關閉電源后至少等待10秒，才可開機，否則會產生竄速現象。
6．轉速大于4000r/min時不宜開空機。
7．由于電動機帶動負載，實際轉速與空載轉速有少許不符，若發現實際轉速與空載轉速嚴重不符（實際轉速遠遠小于空載轉速），則說明電動機此時處于過載狀態，此時變頻器會自動停止工作，機器停機。
8．本機保修一年，人為損壞不屬于保修范圍。
9．注意事項：面板上用戶只要使用“RUN”“STOP”、調速旋鈕，其他按鍵已由廠方設置參數用，請不要隨意按動。
攪拌、分散轉速參考值
|
分散葉片直徑 （mm） |
轉速 （r/min） |
線速度 （m/s） |
|
Φ50 |
1900 |
5 |
|
3800 |
10 |
|
|
5700 |
15 |
|
|
7600 |
20 |
|
|
Φ60 |
1900 |
6 |
|
3800 |
12 |
|
|
5700 |
18 |
|
|
7600 |
24 |
砂磨轉速參考值
|
分散葉片直徑 （mm） |
轉速 （r/min） |
線速度 （m/s） |
|
Φ50 |
4250 |
10 |
|
Φ60 |
3200 |
10 |
JSF－550攪拌-砂磨-分散多用機裝箱清單
A）主機： 1臺
B）附件：
1．夾持手柄 2只
2．料筒及左右蓋 1套
3．砂磨盤Φ50 Φ60 各1只
4．分散片Φ50 Φ60 各1只
5．說明書 1本
6．JSF-550合格證 1張
產品合格證
產品名稱：攪拌 砂磨 分散多用機
產品型號: JSF-550
產品編號：
檢驗部門： 本產品按照技術要求的規定經運轉后進行檢驗，其質量符合技術要求，檢驗合格，準許出廠。
檢驗員：
檢驗日期：
