高溫真空干燥箱ZKG4080結構及電氣控制原理簡介
2024-01-03
ZKG4080高溫真空干燥箱結構及電氣控制原理簡介

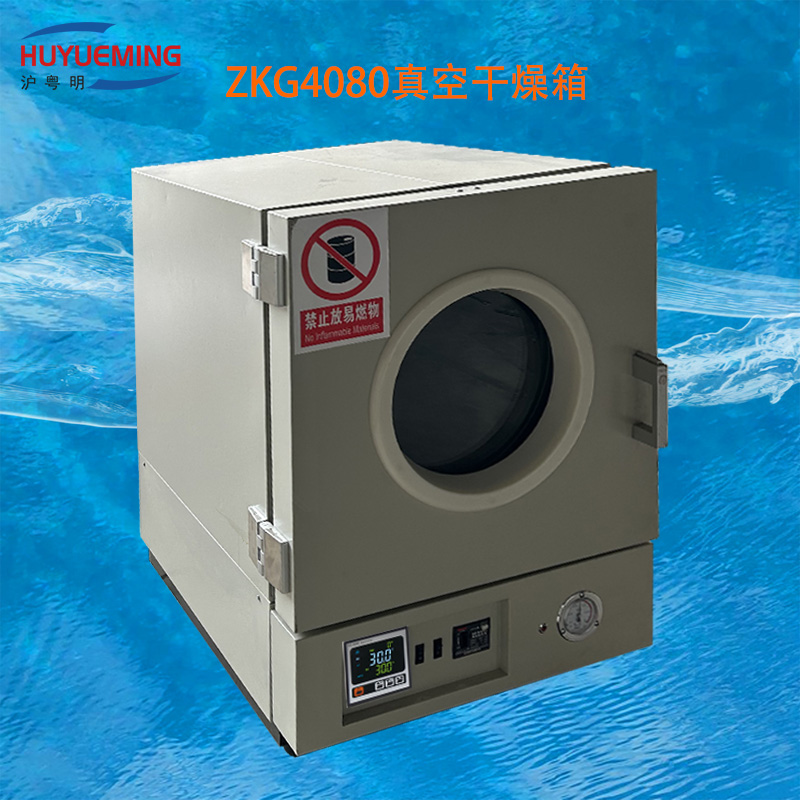

本真空箱外殼由冷軋鋼板沖制焊接而成，工作室用不銹鋼板制成，呈圓柱形幾何形狀。工作室內有兩層不銹鋼試品擱板。加熱器緊匝在圓形工作室的外壁上，工作室筒壁與外殼之間是散熱、保溫層，用玻璃纖維作保溫材料,外置一散熱夾套層。箱門上有一圓形觀察窗，以便觀察工作室內的工作情況，工作室的真空度通過儀表板上的真空表，可以方便、直觀地讀到。真空箱有進氣、排氣電磁閥，用于抽真空和排氣泄放，電器控制器件全部裝于箱體下部電氣控制箱內，后有檢修門以便檢修。有關各部件安裝位置詳見結構示意圖（圖1）。
本產品通過智能儀表對可控硅進行PID連續調節，以控制加熱器的加熱量從而達到對工作室內的溫度控制，具有控溫靈敏和穩定性高，以及操作方便的特點。風機用于散熱夾套層的散熱。
